FICHE D'IDENTITÉ DU VAB

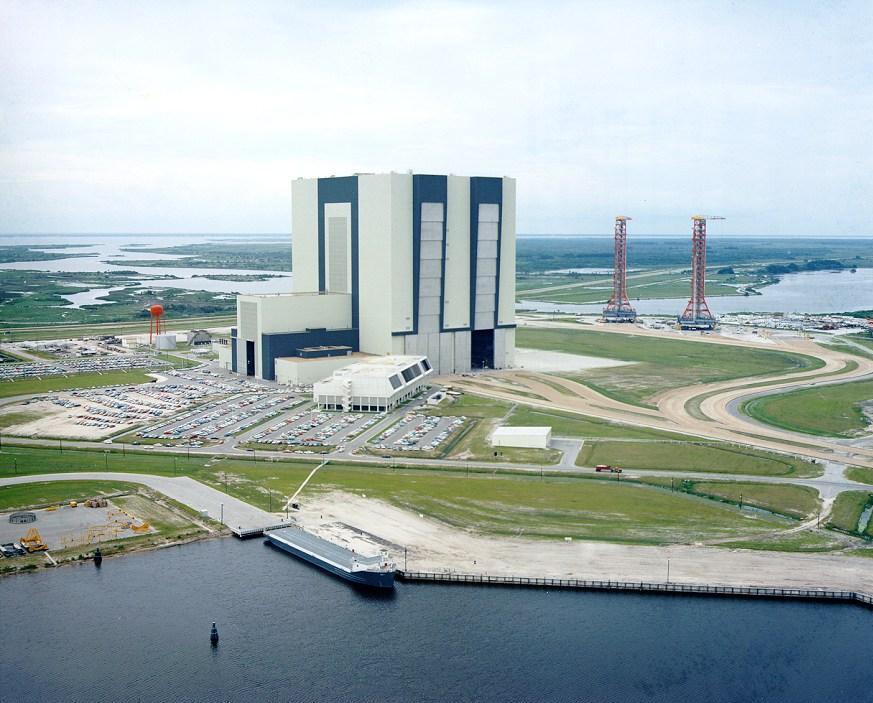

Photo aérienne du complexe VAB.

Nom : VAB, pour Vertical Assembly Building (nom original), rebaptisé depuis 1965 en Vehicle Assembly Building.
Localisation : Kennedy Space Center, Floride (repères: 28° 35' 10.20'' N par 80° 39' 06.54'' W, sur le site de Merritt Island, côte atlantique de la Floride).
Donneur d'ordre : NASA.

CONSTRUCTEURS

Maitre d'œuvre : U.S. Army Corps of Engineer.

Principaux contractants :
Le consortium URSAM (groupement de plusieurs sociétés de New York City , "Max Urbahn" [architecture]; "Roberts and Schaefer" [structure]; "Seelye, Stevenson, Value and Knecht" [ingénierie civile, mécanique, et électrique]; et "Moran, Proctor, Mueser and Rutledge" [fondations]).
Gahagan Dredging Corp. (Tampa, Floride), terrassement et préparation du site de construction.
Blount Brothers Corp. (Montgomery, Alabama), fondation et dalle.
Joint venture de Morrisson-Knudsen Co., Inc.; Perini Corp. et Paul Hardeman, Inc. (South Gate, Californie) pour la construction générale incluant l'équipement des baies d'assemblage 1 et 3.
American Bridge Division of United States Steel Corp. (Atlanta, Géorgie) contrat attribué séparément mais administré comme un sous-contrat au contrat de construction général, fabrication et assemblage de la structure métalique.
Akwa -Downey Construction Co. (Milwaukee, Wisconsin), équipement de la baie d'assemblage n°2.

Fonction : Bâtiment d'assemblage final des lanceurs Saturn V et vaisseaux Apollo.

Le VAB en chiffre c'est...
Ses dimensions :
- Longueur hors tout du bâtiment : 218,42 m (716,6 ft).
- largeur hors tout : 157,88 m (518 ft).
- hauteur hors tout : 160,050 m (525,10 ft).
- volume total : 129 428 000 pieds cubiques soit 3 665 012, 676 m³.
- surface au sol : 8 acres soit 32 374, 984 m².

Petite baie (Low Bay) :
- Longueur : 83,69 m (274,6 ft).
- largeur : 134, 72 m (442 ft).
- hauteur : 64, 13 m (210,4 ft).
- volume : 347 789, 39 m³ (12 282 000 cubic foot).
- surface au sol : 10925, 39 m² (117600 square foot).
- contient 8 cellules de préparation et de vérifications.

Grandes baies (High Bay):
- Longueur : 134,72 m (442 pa).
- largeur : 157,88 m (518 pa).
- hauteur : 160,05 m (525,10 pa).
- volume : 3 318 752, 4 m³ (117 200 000 cubic foot).
- surface au sol : 20 986, 79m² (225 900 square foot).
- contient 4 aires d'assemblage.

Le VAB c'est aussi :
- de l'acier : 89 421 tonnes (89 421 metric tons).
- du béton : 49 696 mètres cubes (65 000 yards cube).
- une fixation au sol composée de 4 225 pieux en acier creux d'une épaisseur de 10 mm, et 40,63 cm (16 inchs) de diamètre, représentant une longueur totale de 205 km.
- 100 799 m² (1 085 000 square foot) de panneaux d'aluminium isolés (bardage), ainsi que 6503 m² (70 000 square foot) de panneaux en plastique translucides pour l'éclairage naturel de l'allée de transfert.

Bon à savoir : j'utilise le site de conversion universelle Metric Conversions.

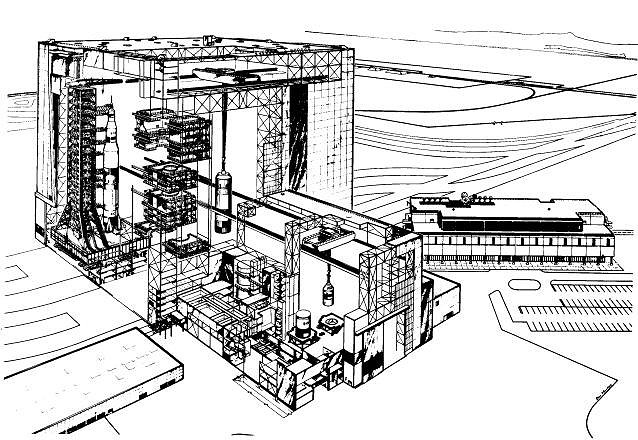

Vue éclatée du VAB.

URSAM : on créa cet acronyme en prenant la première lettre des prénoms de chacun des noms de ces compagnies : - Urbahn, Roberts, Seelye, Moran (Urbahn, Roberts, Seelye, and Moran).

Joint venture (Coentreprise) : Groupement par lequel au moins deux personnes ou entités s'associent selon des modalités diverses dans le but de réaliser un projet particulier tout en mettant leurs connaissances, leurs technologies ou leurs ressources en commun et en partageant les risques et les bénéfices.
On peut affilié URSAM à un Joint venture.
